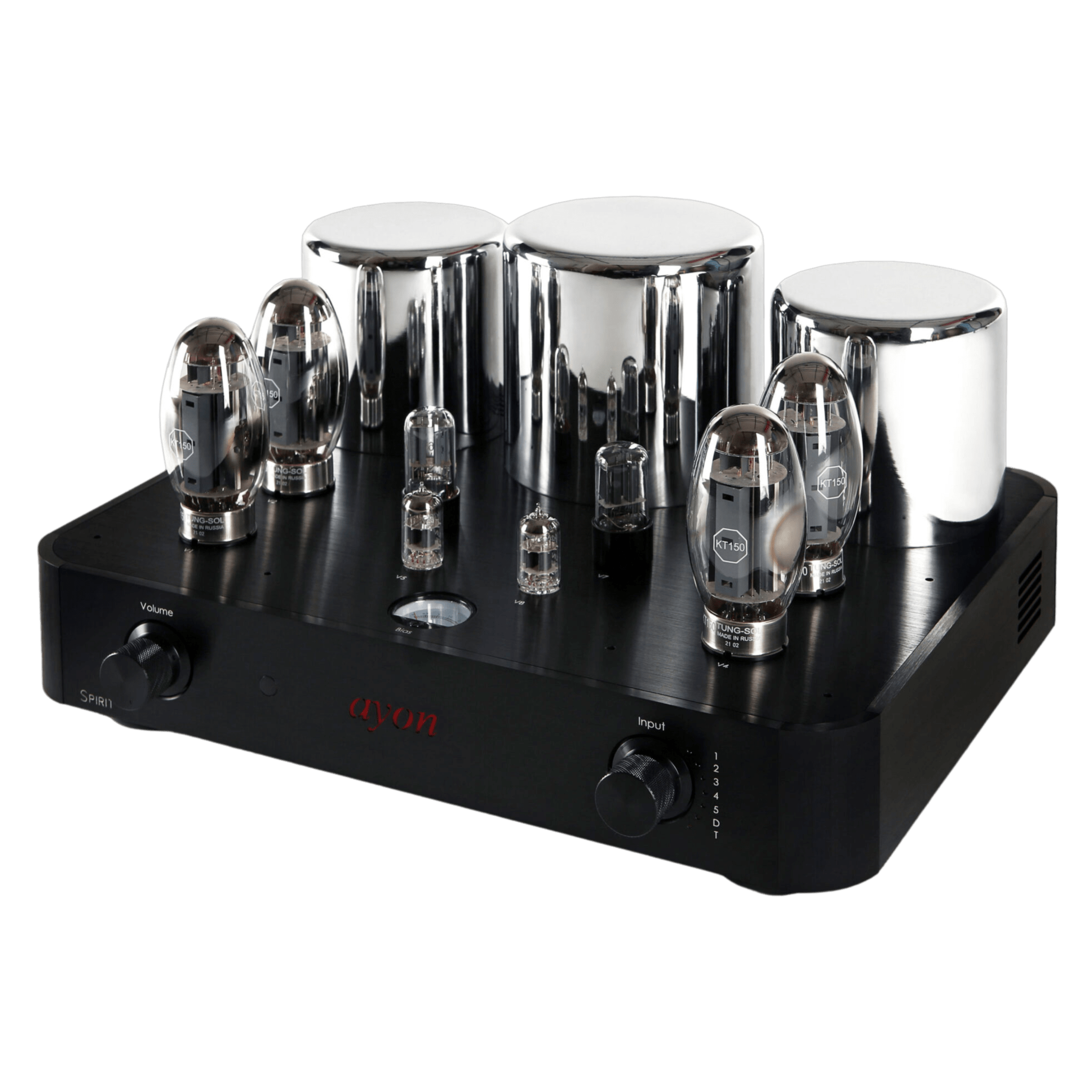

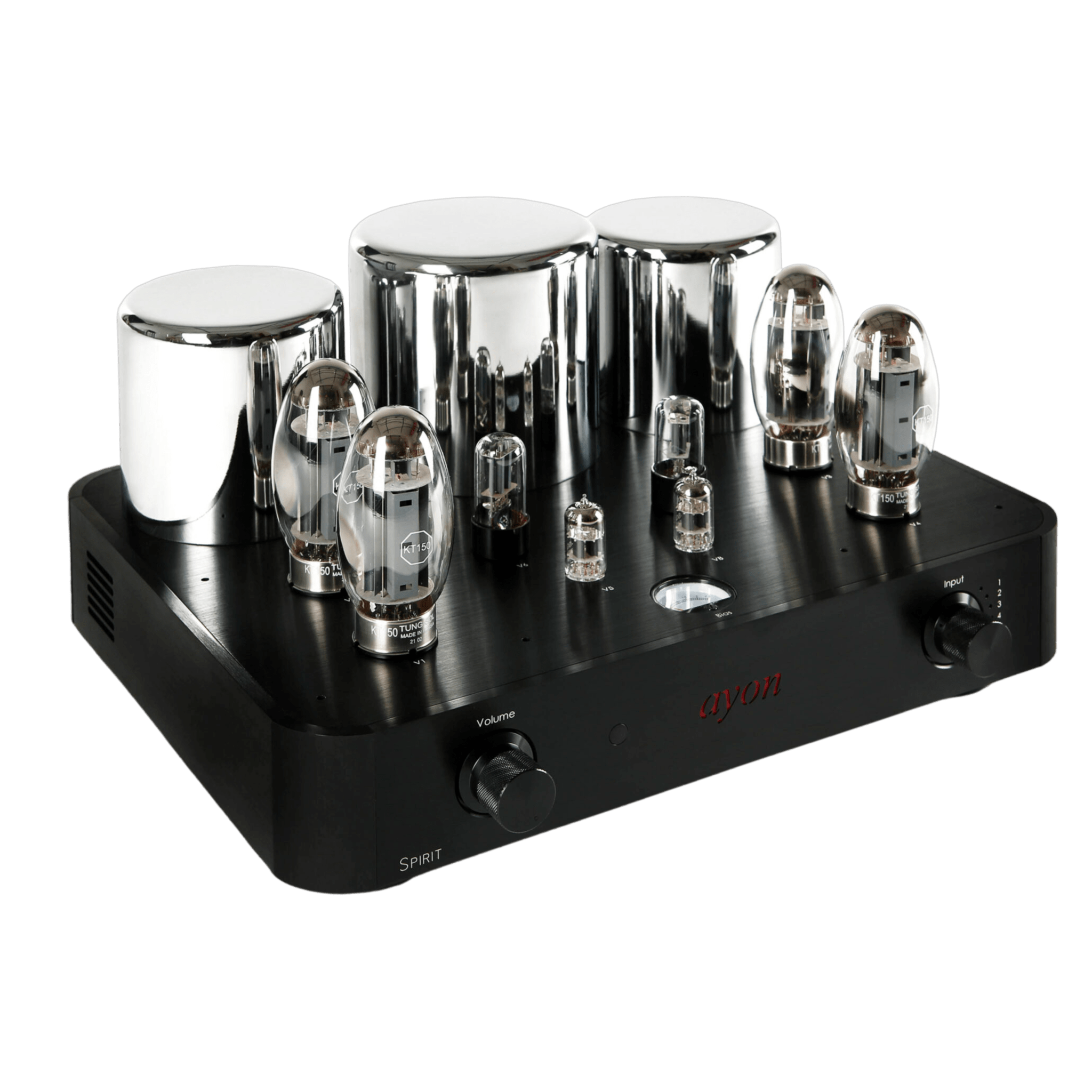

AYON⎪SPIRIT V

Tubes à vide

Le choix des tubes de signal et de puissance a une influence significative sur le son et donc sur l’inspiration et la joie de l’écoute. Il ne s’agit pas seulement de choisir entre de bons et de mauvais tubes, mais finalement de l’interaction des différents types de tubes et de leur combinaison qui sont utilisés dans les différents amplificateurs Ayon.

Chemin du signal

Nous pensons que les circuits les plus simples fonctionnent le mieux avec le chemin du signal le plus court. Plus le chemin du signal est court, moins il y a de possibilités de dégradation sonore provenant de diverses sources, y compris le fil lui-même. Même sur les cartes de circuit imprimé, les traces de cuivre sont réduites à une longueur minimale. La carte de circuit imprimé, entièrement repensée, permet une approche plus directe des chemins du signal.

Démarrage progressif à séquence logique pour une durée de vie prolongée des tubes.
Système de protection des tubes de puissance et des circuits électroniques
Rétroaction négative de 0dB
Chemin du signal ultra court
Chemin de circuit direct le plus simple pour un son musical pur et une grande fiabilité.
Aucun dispositif à semi-conducteurs dans le trajet du signal
Conception à courant élevé et faible impédance qui fait fonctionner les tubes dans les meilleures zones de leurs courbes
Câblage discret minimal pour une propagation optimale du signal
Réglage automatique et manuel de la polarisation
Pas de suiveurs ou de tampons dans le trajet du signal
Pièces de haute qualité
Le sélecteur engage des relais situés près des prises RCA pour commuter toutes les entrées.

Alimentation électrique

Les alimentations ont été affinées avec de nouveaux composants et une filtration améliorée du bruit de la ligne CA. Des transformateurs de puissance, des selfs et des filtres séparés assurent une isolation totale entre les étages d’entrée et de sortie, ce qui en fait une source d’alimentation pure. Nous utilisons également des condensateurs électrolytiques avec une capacité de stockage beaucoup plus importante pour compenser la perte de filtrage lors de l’utilisation de résistances au lieu d’inductances.

2 transformateurs de puissance isolés distincts à faible bruit
Les transformateurs de puissance sont encastrés, très bien amortis et blindés RFI/EMI.
L’alimentation innovante fournit une énergie à haute vitesse sur les transitoires.
Alimentation filtrée par selfs pour l’étage d’attaque et la section d’ampli de puissance KT150.
Alimentations séparées et isolées pour chaque étage d’amplification.
Régulateur de filament à courant élevé pour les tubes du pré et du driver.
Alimentations à filament DC régulées avec démarrage progressif
Filtre de ligne d’alimentation CA pour éviter que le bruit et le hachage ne pénètrent dans l’unité
Stockage d’énergie à haute capacité
Limitation du courant d’appel
Séquençage automatique – Le cycle de mise sous tension se termine en 1 minute

Système de mise à la terre double

La modification de la topologie de mise à la terre entraîne une meilleure réjection du bruit provenant de l’alimentation électrique et d’autres zones. La topologie de mise à la terre double utilisée dans tous nos amplificateurs est assez unique dans toute l’industrie de l’amplification à tube haut de gamme. Une telle topologie étendue fournit une toile de fond plus silencieuse pour que la musique puisse se déployer dans son intégralité. Elle renforce la réponse rapide et contrôlée des basses et l’expression corsée des hautes fréquences. La branche de masse du signal n’a pas été négligée et a fait l’objet d’une attention méticuleuse dans sa mise en œuvre. On ne saurait trop insister sur l’importance d’une mise à la terre correcte.

Mise à la terre
Mise à la terre centrale en étoile à un point
Système de mise à la terre double (commutable)

Transformateur de sortie

La principale force du transformateur de sortie à bande super large est qu’il peut délivrer le courant dans les basses, tout en maintenant la vitesse dans les hautes fréquences, ce qui améliore considérablement la réponse en ondes carrées de l’amplificateur. L’effet est un son beaucoup plus naturel et détendu, avec une clarté, une résolution et une fluidité bien meilleures.

Transformateur de sortie haute performance à bande passante très large
Haut rendement avec faible perte d’insertion pour un transfert optimal du courant et de la tension.
Couplage et superposition étanche multiple pour une réponse en fréquence étendue
Les transformateurs de sortie sont scellés avec un matériau composé anti-résonance

Composants

Le type de composants utilisés doit donc avoir une relation synergique avec le circuit dans lequel ils sont placés. C’est cette relation entre le type de pièce à utiliser et son emplacement qui permet à nos produits de se distinguer de la masse.

Composants passifs sélectionnés et de qualité supérieure utilisés dans toutes les applications.
Condensateurs de couplage de qualité audiophile à haute vitesse et haute qualité
Douilles spéciales pour tubes avec broches à ressort en cuivre au béryllium, fabriquées sur mesure par Ayon.
Bornes d’enceintes WBT – NextGen
Prise d’entrée RCA de haute qualité
Connecteurs châssis Neutrik/Suisse – XLR
Câblage interne spécialement isolé
Matrice argent-cuivre – câble de signal interne
Circuit imprimé de qualité industrielle plaqué or

Construction mécanique

Le châssis en aluminium de haute qualité confère une tonalité plus riche et plus brillante avec un arrière-plan plus net et moins de hachage et de grain. Tous les châssis anodisés brossés, anti-vibration-résonance et non-magnétiques sont entièrement assemblés à la main pour garantir le plus haut niveau de qualité artisanale.
